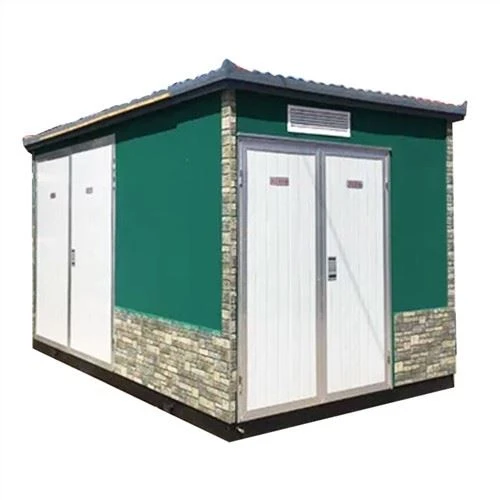

Kastes tips kombinētā apakšstacija

Strukturālās iezīmes:

Kastes korpusa rāmja konstrukcija ir izgatavota no kanāla tērauda un leņķa tērauda. Tam ir augsta mehāniskā izturība. Korpuss ir izgatavots no alumīnija sakausējuma plāksnes un citiem materiāliem. Virsma ir gluda un plakana, produkts ir skaists un dāsns, un tam ir laba pretkorozijas veiktspēja. Skapja pamatne atrodas 300 ~ 600 mm virs pamatnes.

Produkta ievads:

Saliekamā/kompaktā apakšstacija ir tipa pārbaudīts korpuss, kas satur:

a.Vidēja sprieguma sadales iekārtas

b.Sadales transformatori

c.Zemsprieguma sadales skapis

d. Savienojumi un palīgiekārtas zemsprieguma enerģijas padevei no vidējā sprieguma sistēmām.

Būvniecības pamatprasības

◎ Pamatspēka prasība ir 100 kPa vai vairāk.

◎ Pamati izvietoti augstākā pacēlumā, drenējot no ārpuses, izmantojot sarkano ķieģeļu cementa javu, un iekšējās un ārējās sienas ir 20mm biezas ar 1:2 cementa javu, kas sajaukta ar 3% hidroizolācijas līdzekli.

◎ Kabeļu telpas apakšdaļai jābūt nedaudz slīpai pret ūdens savākšanas caurules pusi, lai izvairītos no ūdens uzkrāšanās.

◎ Žalūzijas ir metinātas ar 150x300 tērauda sietu (10x20) rombveida cilpu, un žalūziju ārējā rāmja metināšanas spīles ir ieraktas sienā.

◎ Pamatu konstrukcijai jāatbilst attiecīgajiem JGJ16-83 "Ēku elektroprojektēšanas tehniskajiem noteikumiem" noteikumiem.

◎ Maģistrāles un zemējuma pola zemēšanas metode joprojām tiek veikta kā parasti. Pēc zemējuma stumbra izņemšanas no kabeļa tranšejas to var sakārtot gar gredzenveida tīkla skapi. Zemējuma stabu var arī pagarināt no vienas puses. Zemējuma pretestības prasība ir mazāka vai vienāda ar 4Ω.

◎ Attēlā norādītie izmēri ir ieteicamās vērtības.

◎ Lietotāja ērtībām kabeļa aku var iestatīt trīs vai četros virzienos atbilstoši faktiskajai situācijai uz vietas.

Mūsu produkts:
